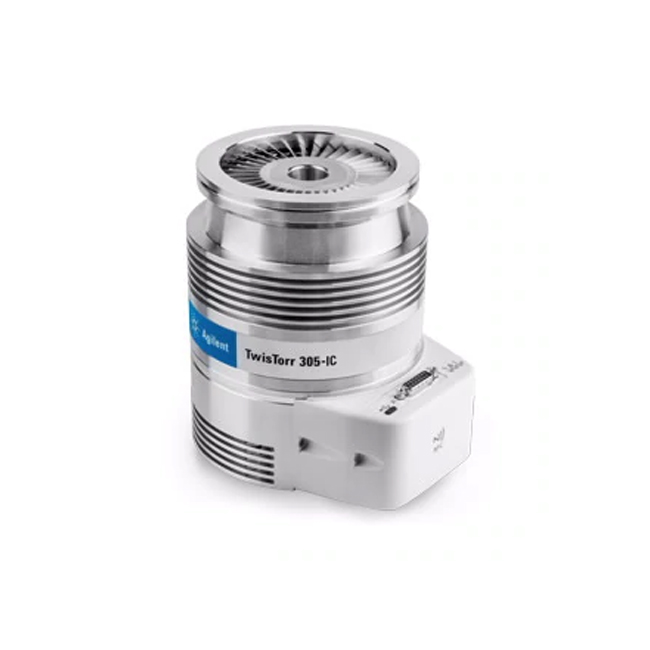

Bơm Turbo Agilent TwisTorr 305-IC tích hợp bộ điều khiển

Máy bơm phân tử TwisTorr 305-IC với bộ điều khiển tích hợp có thiết kế mang tính cách mạng và kết nối thông minh thông qua công nghệ kết nối không dây tầm ngắn (NFC).

Bơm turbo 300 L/s này kết nối ổn định với ứng dụng Vacuum Link.

Với thiết kế nhỏ gọn, TwisTorr 305-IC lý tưởng để sử dụng trong mọi thiết bị và mọi ứng dụng công nghiệp đòi hỏi tỷ lệ nén cao và độ rung thấp.




ĐẶC TÍNH NỔI BẬT

  • Thế hệ mới với bộ điều khiển tích hợp
  • Mức tiếng ồn thấp – 41 dB (A) ở tốc độ tối đa
  • Tỷ số nén cao đối với các loại khí nhẹ
  • Kích thước nhỏ gọn
  • Quản lý năng lượng thông minh
  • Giải pháp không dầu
  • Chi phí bảo trì thấp
  • Nhiều cấu hình có sẵn cho các kích cỡ mặt bích khác nhau và tản nhiệt bằng khí / nước
  • Đầy đủ các phụ kiện

NGUYÊN LÝ VẬN HÀNH


CÔNG NGHỆ


THÔNG SỐ KỸ THUẬT

Tốc độ bơm: ISO 100 K / CFF 6”/ ISO 160 K / CFF 8”
N2 250 L/s
He 255 L/s
H2 220 L/s
Ar 250 L/s
Thông lượng khí tối đa
N2 250 SCCM
Tỷ lệ nén
N2 > 1 x 1011
He > 1 x 108
H2 1.5 x 106
Ar > 1 x 1011
Áp lực Foreline Tolerance N2 tối đa 12 mbar
Áp suất cơ sở có bơm sơ cấp đề xuất <1 x 10 -10 mbar
(<1 x 10 -10 Torr)

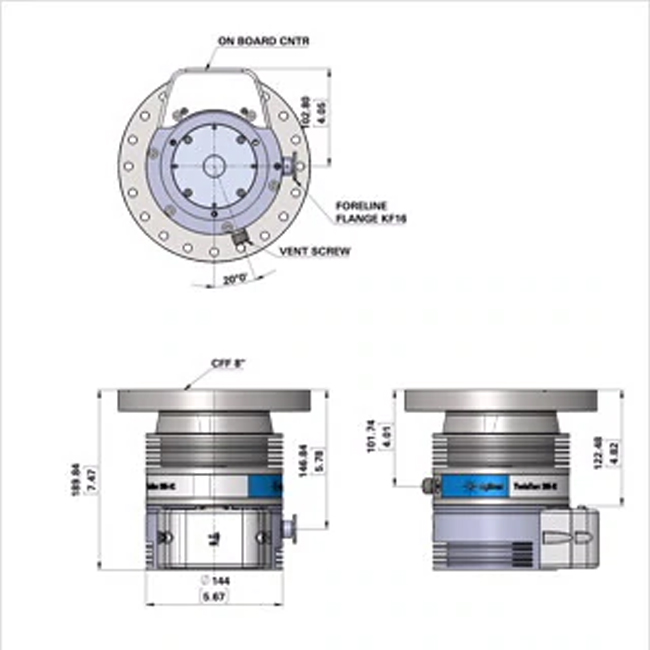

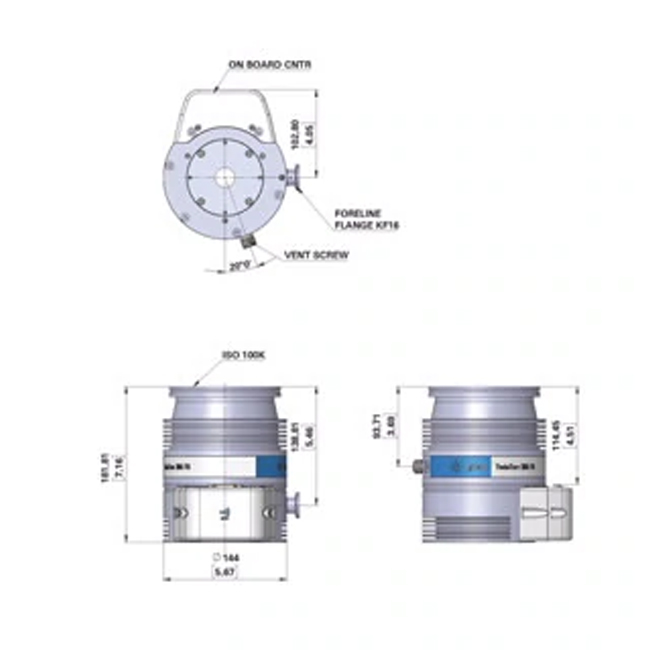

Mặt bích đầu vào ISO 100 K, CFF 6”, ISO 160 K, CFF 8”
Mặt bích foreline KF16 NW (KF25 – tùy chọn)
Tốc độ quay 60000 rpm (1010 Hz driving frequency)
Thời gian khởi động < 3 phút (lâu hơn khi khởi động mềm)
Bơm sơ cấp đề xuất Bơm khô: IDP-3 (no gas flow), IDP-7, IDP-10,
Cơ khí: DS102, DS302
Vị trí vận hành Bất kì
Nhiệt độ xung quanh khi vận hành +5 °C tới +35 °C
Nhiệt độ khử khí bằng nhiệt Tối đa 80 °C ở mặt bích
Lớp phủ Lớp phủ dầu vĩnh viễn
Tiêu chuẩn tản nhiệt
Tản nhiệt khí Đối lưu tự nhiên (không có tải khí)
Không khí cưỡng bức (nhiệt độ môi trường 5- 35 ° C)
Tản nhiệt nước Lưu lượng tối thiểu: 50 l/h (0.22 GPM)
Nhiệt độ: +15 °C tới +30 °C
Áp lực tối đa: 5 bar (75 psi)
Độ ồn 41 dB(A)
Cách 1m ở tốc độ tối đa
Nhiệt độ bảo quản -40°C tới +70°C
Khối lượng kg (lbs) ISO 100 K 5,84 kg (12,8)
CFF 6’’ 8,16 kg (17,9)
ISO 160 K 6,28 kg (13,8)
CFF 8’’ 10.43 kg (22.9)
Tuân thủ: EN 61010-1
EN 61326-1
EN 1012-2
EN 12100
EN 50581
Chỉ thị máy móc 2006/42/EC
Chỉ thị tương thích điện từ
2014/30/EU và 2011/65/EU
Nguồn điện (24 Vdc):
Điện áp đầu vào

Công suất đầu vào tối đa

Dự phòng

Công suất hoạt động tối đa

24 Vdc
200 W
10 W
150 W với tản nhiệt
Cầu chì 8 A
USB USB 1.1

Tài liệu kỹ thuật
