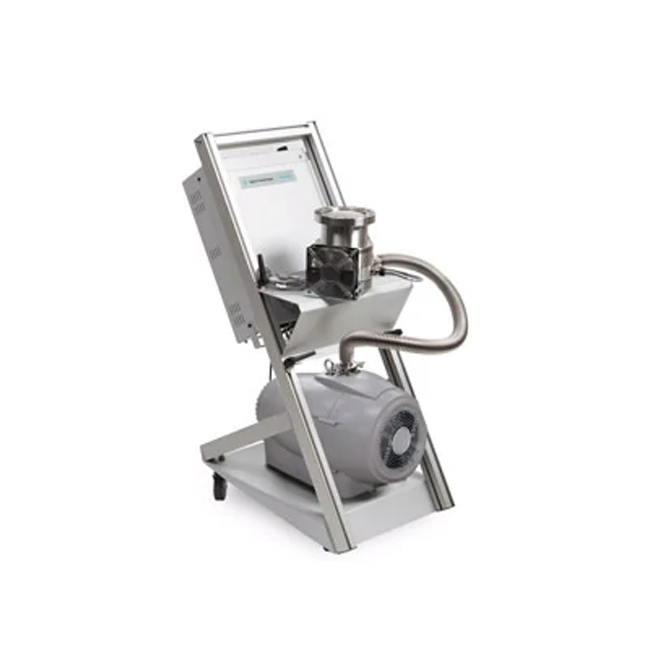

Hệ thống bơm Turbo Agilent TPS-mobile
Một hệ thống bơm công suất cao có thể tùy chỉnh theo mô-đun với xe đẩy.
TPS-mobile cung cấp phạm vi tốc độ bơm rộng với 440 cấu hình có thể kết hợp giữa máy bơm phân tử nhỏ và vừa, được hỗ trợ bởi máy bơm cuộn khô IDP-series hoặc máy bơm cánh quạt quay DS.
Chi tiết sản phẩm
ĐẶC TÍNH NỔI BẬT
- Mô-đun, hệ thống bơm công suất cao có thể tùy chỉnh, trên một chiếc xe đẩy
- Thế hệ mới TwisTorr 74 FS, 304 FS, và Turbo-V 551 Navigator bơm, và bơm cuộn khô IDP-series hoặc máy bơm cánh xoay DS
- Phạm vi đọc máy đo chân không rộng
- Nhiều lựa chọn phụ kiện có sẵn cho các giải pháp tùy chỉnh
- Giao tiếp nối tiếp hoặc tương tự, điểm đặt điều khiển áp lực, điểm đặt tương tự
- Điện áp toàn cầu (90 Tắt240 V)
NGUYÊN LÝ VẬN HÀNH
CÔNG NGHỆ
THÔNG SỐ KỸ THUẬT
| Bơm phân tử turbo – Tốc độ bơm * | |||
| TwisTorr 74 FS
KF 40, ISO 63, CFF 2¾”, CFF 4½” |
TwisTorr 304 FS
ISO 100, CFF 6”, ISO 160, CFF 8” |
Turbo-V 551 Navigator
ISO 160, CFF 8” |
|
| Tốc độ bơm | N2: 48 L/s (với màn hình đầu vào)* | N2: 180 L/s (với màn hình đầu vào)* | N2: 550 L/s (với màn hình đầu vào) |
| * Tốc độ bơm định danh: TwisTorr 74 FS N2: 60 L/s; Twistorr 304 FS N2: 250 L/s. | |||
| Áp suất cơ sở * | |||
| TwisTorr 74 FS | TwisTorr 304 FS | Turbo-V 551 Navigator | |
| Với bơm cuộn khô IDP-7 hoặc bơm cánh xoay DS102 | 5.0 x 10-10 mbar | < 1.0 x 10-10 mbar | < 1.0 x 10-10 mbar |
| (<3.75 x 10-10 Torr) | (< 7.5 x 10-11 Torr) | (< 7.5 x 10-11 Torr) | |
| * Theo tiêu chuẩn DIN 28 428 | |||
Thời gian pumpdown
| TPS-mobile với TwisTorr 74 FS ISO 63 và IDP-7 | ||
| Thời gian pumpdown (15 l) | 34 sec | (100 mbar) |
| 76 sec | (1 mbar) | |
| 120 sec | (1×10-4 mbar) | |
| 160 sec | (5×10-5 mbar) | |
| 400 sec | (1×10-5 mbar) | |
| TPS-mobile với TwisTorr 304 FS ISO 100 và IDP-7 | ||
| Thời gian pumpdown (15 l) | 40 sec | (50 mbar) |
| 60 sec | (8 mbar) | |
| 80 sec | (7×10-1 mbar) | |
| 100 sec | (1×10-4 mbar) | |
| 130 sec | (1×10-5 mbar) | |
