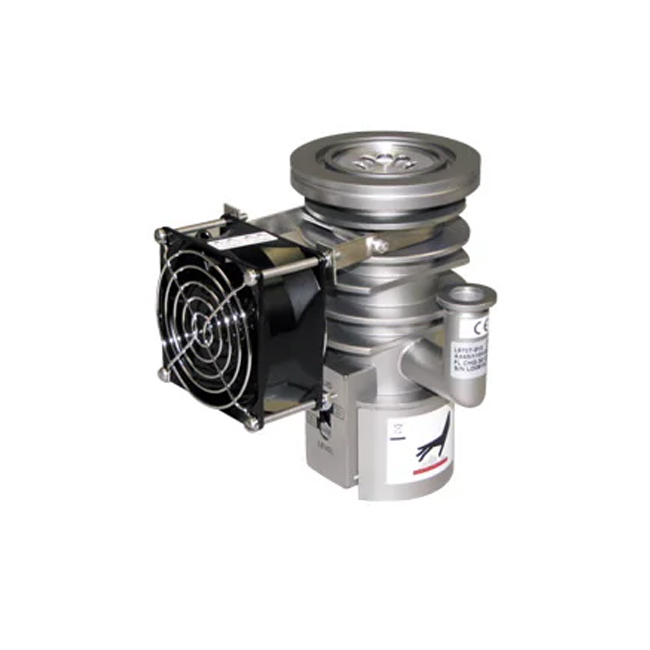

Bơm khuếch tán Agilent AX-65

Máy bơm khuếch tán AX-65 là một máy bơm hiệu suất cao tản nhiệt bằng không khí được thiết kế với bộ phận phân tích có bệ phẳng. Lò hơi thẳng đứng, chế độ bơm ổn định công suất lớn và tốc độ bơm heli cao. Máy bơm có thể được yêu cầu với nắp lạnh và vách ngăn dày. Chiếc máy này bao gồm cả vạch đo lượng chất lỏng.


ĐẶC TÍNH NỔI BẬT

  • Thông số kỹ thuật hiệu suất cao có nghĩa là mức hút chân không cao hơn, sạch hơn
  • Thước đo chất lỏng cho biết chỉ báo tình trạng bơm chát lỏng ở mọi thời điểm
  • Cấu hình hiện có đa dạng và sự kết hợp mặt bích tối ưu hóa hiệu suất bơm và phù hợp với ứng dụng của bạn
  • Thiết kế nhỏ gọn dễ kết nôi với thiết bị ít không gian trống
  • Bộ phận bảo vệ khỏi các điều kiện quá nhiệt
  • Công tắc nhiệt “Bơm sẵn sàng” gửi tín hiệu khi máy bơm hoạt động
  • Nồi hơi thẳng đứng, có cánh có lưu lượng bơm ổn định, đặc biệt là khí nhẹ
  • Súng phun 3 phân đoạn với giai đoạn phun làm sạch bơm chất lỏng, giúp forepressure tolerance cao hơn

NGUYÊN LÝ VẬN HÀNH


CÔNG NGHỆ


THÔNG SỐ KỸ THUẬT

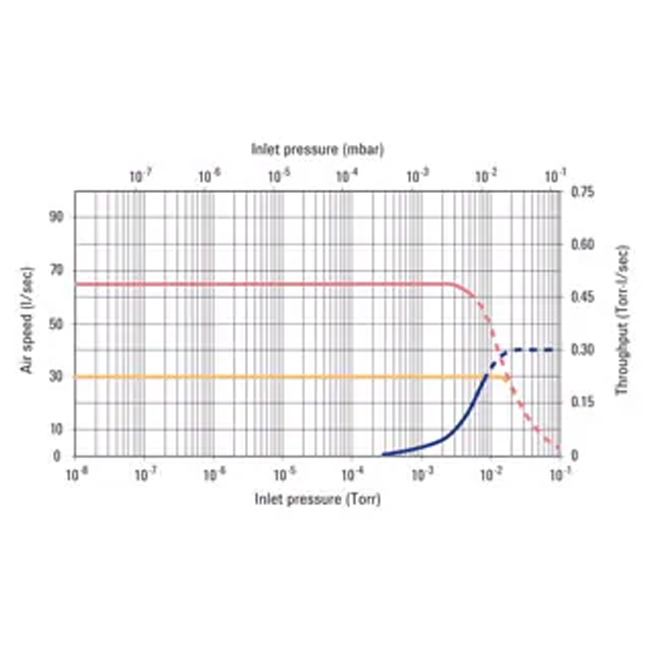

Tốc độ bơm, phạm vi hoạt động 65 l/sec với không khí, 90 l/s He và H2
Thông lượng tối đa 0.19T-l/s (0.25 mbar-l/s) trong khoảng 0.30T-l/s (0.40 mbar-l/s) ở 0.01 torr
Tỷ lệ nén 4 x 107 (khí), 2 x 106 (heli)
Phạm vi hoạt động 3 x 10-3 to <5 x 10-8 torr (3.9 x 10-3 to 6.5 x 10-8 mbar)
Forepressure tối đa Không tải: 0.75 torr (1.00 mbar)

Tải: 0.60 torr (0.78 mbar)

Tỷ lệ ngược dòng Với nắp lạnh: <2 x 10-4 mg/cm2/min

Với vách ngăn: <2 x 10-5 mg/cm2/min

Bơm dự phòng ≥1.5 cfm (2.5 m3/hr)
Thời gian khởi động 7 minutes
Thời gian chờ 10 minutes
Chất lỏng sử dụng 30 cc
Nguồn điện 1 ph, 50/60 Hz, 90/115/165/220 VAC
Công suất bơm 200/250 watts
Tản nhiệt khí 30 cfm
